更高效穩定 | 基于ACM32 MCU的編程直流電源應用方案
隨著電子設備的多樣化發展，面對不同的應用場景，需要采用特定的供電電源。因此，在電子產品的開發測試過程中，必不可少使用編程直流電源來提供測試電壓，協助完成初步的開發測試過程。
編程直流電源概述

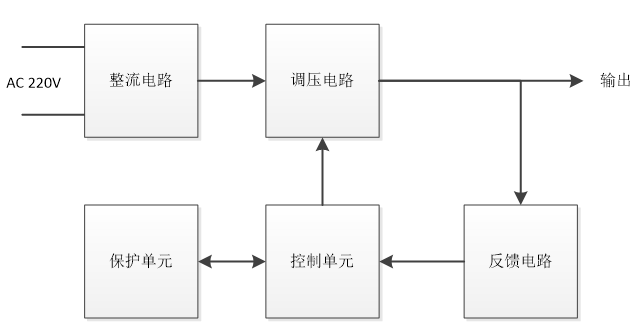

編程直流電源結構示意圖
整流電路的作用是將交流220V電壓轉換成需要的直流電壓；
調壓電路是根據需要將整流后的直流電壓轉換成需要的輸出電壓，例如BOOST電路等；
反饋電路是提供相關信號給控制單元，包括輸出電壓，輸出電流等，用于保證輸出電壓的穩定并檢測輸出是否正常，防止出現短路等情況燒壞設備；
保護單元是對整個系統的防護模塊，當接收到控制單元的相關保護措施時，執行相關的保護動作，同時也提供一些必要的信息給控制單元，例如過流，過壓等；
控制單元是整個編程直流電源的核心單元，主要負責整個設備的交互并轉換成對應的控制。
上海航芯——編程直流電源應用方案
上海航芯推出編程直流電源應用方案，采用ACM32F403/ACM32G103系列MCU作為主控芯片，最高工作頻率可達180MHz/120MHz，內置最大512KB的eFlash和最大192KB SRAM，足以滿足編程直流電源的控制需求。內置2Msps/3Msps采樣率，12位ADC，實現對輸出電壓，輸出電流等信號的高頻采樣。具有USB/UART/CAN/SPI等多種通訊接口，能滿足一般性外設的通信需求。基于ACM32F403/ACM32G103的編程直流電源方案結構示意圖如下圖所示：

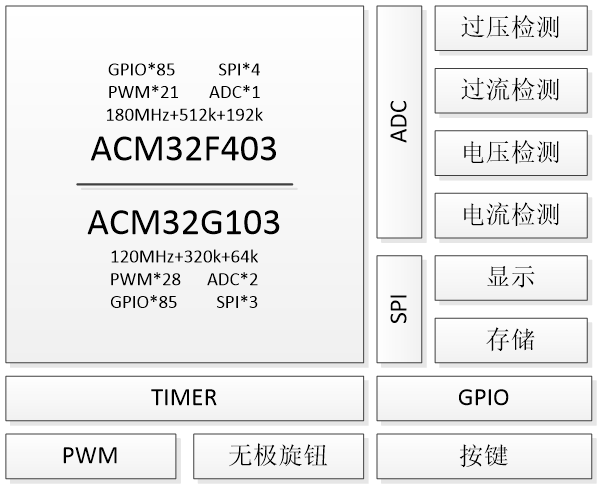

編程直流電源結構示意圖
該方案中輸出的直流電壓輸出則是采用定時器輸出PWM方波配合BOOST電路實現。PWM輸出50KHz頻率的方波，占空比調節精度為千分之一，力求實現對輸出電壓的高精度調控。
除此之外，該方案還包含以下幾種功能：
? 支持無極旋鈕微調輸出電流、輸出電壓
? 支持鍵盤直接設定輸出值
? 支持LCD顯示
? 支持輸出電流限定
? 支持過壓、過流保護
? 支持常用輸出綁定
