當前位置:首頁>新聞中心>技術分享>一芯解鎖「看家」新體驗,航芯高性價比貓眼智能鎖方案,讓安全看得見!

一芯解鎖「看家」新體驗,航芯高性價比貓眼智能鎖方案,讓安全看得見!

發布時間:2024-07-31

隨著智能門鎖市場規模逐年遞增,行業“內卷”也持續激烈。伴隨著一路加碼的功能賣點,智能門鎖制造商正面臨著產品功能芯片增多和成本優化的雙重挑戰。消費者不僅追求易用性、智能化和美觀性,更期待產品具有良好的性價比。


而在智能門鎖的眾多技術功能中,以「集成貓眼」為功能代表的產品在市場上頗受消費者的青睞。這種集成化的創新設計,賦予了智能門鎖安防監控的能力,讓用戶能夠實時掌握家門外的安全動態,帶來可視化的安全防護。


01|航芯高性價比貓眼智能鎖方案


該方案采用航芯ACM32FP4系列作為主芯片,搭載國產Cortex-M33處理器,主頻高達180MHz,可實現高分辨率和高幀率的圖像處理功能;內置2560KB大容量Flash,為存儲圖像數據提供充足空間;擁有多達80個可編程GPIO管腳和豐富的通信接口,提供靈活的IO配置,可適配不同攝像頭模塊的需求;能夠實時監控門外狀態,進行圖像抓拍或視頻錄制;該方案整機BOM成本低,具備高集成度和高性價比優勢。


簡化攝像頭驅動,實現成本優化

該方案支持無DCMI驅動實現攝像頭的圖像采集;即單片機無需配備專用的圖像接口,也可以實現對攝像頭的驅動。通過主芯片通用的IO口,模擬攝像頭圖像采集的時序,即可實現復雜的圖像處理算法。該方案具備更好的靈活性和兼容性,能夠適配各種攝像頭模塊,簡化了硬件設計和降低成本。


減少CPU負荷,實現性能優化


該方案采用的圖像采集方式為:定時器輸入捕獲+中斷處理+DMA傳輸。通過優化軟件算法,利用主芯片的中斷機制和直接內存訪問(DMA),將圖像數據在內存和外設之間高效傳輸。這種方式減少了CPU在圖像數據采集和傳輸過程中的參與,從而減輕了CPU的負載,讓CPU可以更專注于其他任務,從而為智能門鎖的高級功能提供更多的處理能力。


全方位技術支持,助力快速開發


針對該方案涉及的攝像頭時序和控制邏輯,航芯將提供全面的開發文檔和技術支持,包括詳細的IO配置和模塊初始化流程,幫助客戶快速完成功能調試,加速產品開發周期。


方案實現:刷新率測試結果

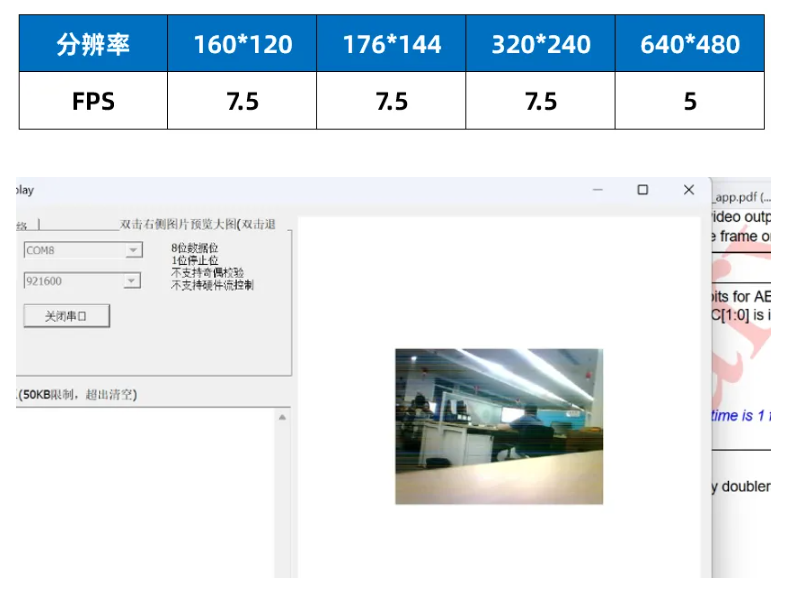

該方案的刷新率測試結果如下表所示。由于是基于串口上位機能正常顯示圖像測得幀率,如除去串口傳輸,僅進行數據采集,那么實際幀率將會更高。



圖像顯示效果:分辨率為320*240

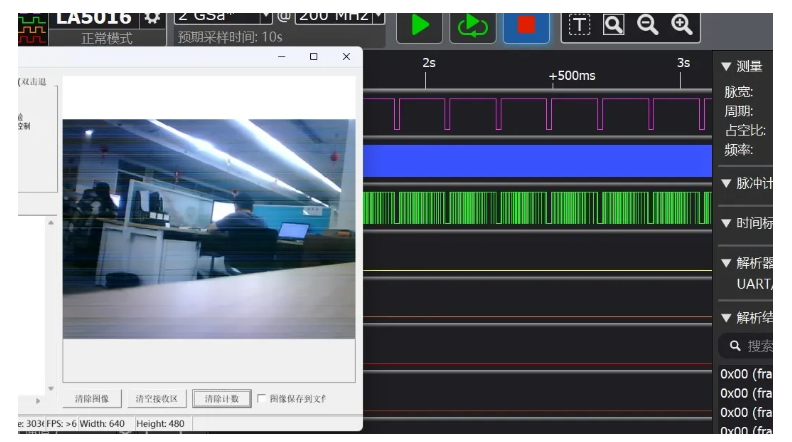

圖像顯示效果:分辨率為640*480


02|航芯ACM32FP4系列性能優勢


航芯鎖控三合一芯片ACM32FP4產品系列,單芯片集成多種功能模塊,可為智能門鎖提供完整的芯片解決方案。歷經四年的市場驗證,該芯片已被小米、華為等頭部品牌門鎖廠家廣泛選用,成為智能門鎖中不可或缺的核心部件。該芯片可實現指紋開鎖、觸摸按鍵密碼開鎖、NFC無感開鎖、貓眼、語音播放、人臉識別等人機交互功能。以更低的系統成本提供更好的性能,具有出色的性價比,助力智能門鎖制造商快速實現產品差異化,從而在激烈的市場競爭中嶄露頭角。


一芯多用,高效集成


ACM32FP4系列芯片僅一顆便可集成并實現三大功能:MCU主控+指紋算法+語音播放。搭載國產高性能內核Cortex-M33,最高工作頻率180MHz,集成數學硬件加速,支持小點陣圖像算法處理;內置2560KB大容量Flash,可存儲指紋和語音數據;支持DAC語音播放,省去了外掛SPI-FLASH和語音芯片;支持低功耗ADC檢卡;提供觸摸按鍵算法,支持14通道觸摸按鍵;多達80個可編程GPIO管腳和豐富的通信接口,具備靈活性與可擴展性;整機方案BOM成本低,利于成本管控。


低功耗設計,持久續航


ACM32FP4系列芯片支持多路喚醒源的低功耗待機模式,整機待機電流約35uA,待機功耗低至2uA,這也將給智能門鎖產品帶來優越的續航能力,確保系統長時間運行。


更加安全,更加可靠


ACM32FP4系列芯片為智能門鎖設備提供了完善的安全機制和保護措施,防止各類惡意攻擊和威脅。芯片內置加密引擎AES-128/-192/-256、真隨機數生成器TRNG和哈希函數等。支持Flash存儲加密和權限管理;支持安全啟動,程序加密下載,OTA系統升級。


該芯片可在-45℃~+105℃的環境中穩定工作,ESD靜電保護±4kV(HBM模型),減少靜電對電路的損害,提高其可靠性和耐用性。
