精彩回顧 | 上海航芯攜MCU產品首次亮相RT-Thread開發者大會

發布時間:2021-12-18

2021年12月18日，RT-Thread開發者大會在深圳隆重舉行，每年一度的RT-Thread開發者大會為眾多開發者展示了 RT-Thread 的最新開發和生態建設成果，并攜手合作伙伴及資深開發者呈現了 AIOT 行業前沿的技術和創新，分享了最佳技術實踐，成長為 AIOT 領域備受矚目的大型年度技術盛會。

上海航芯有幸受邀參與了此次盛會，在MCU分論壇發表了主題演講，圍繞著公司產品和技術布局，上海航芯與現場觀眾分享了在MCU領域，航芯的價值所在。

上海航芯市場總監 發表演講

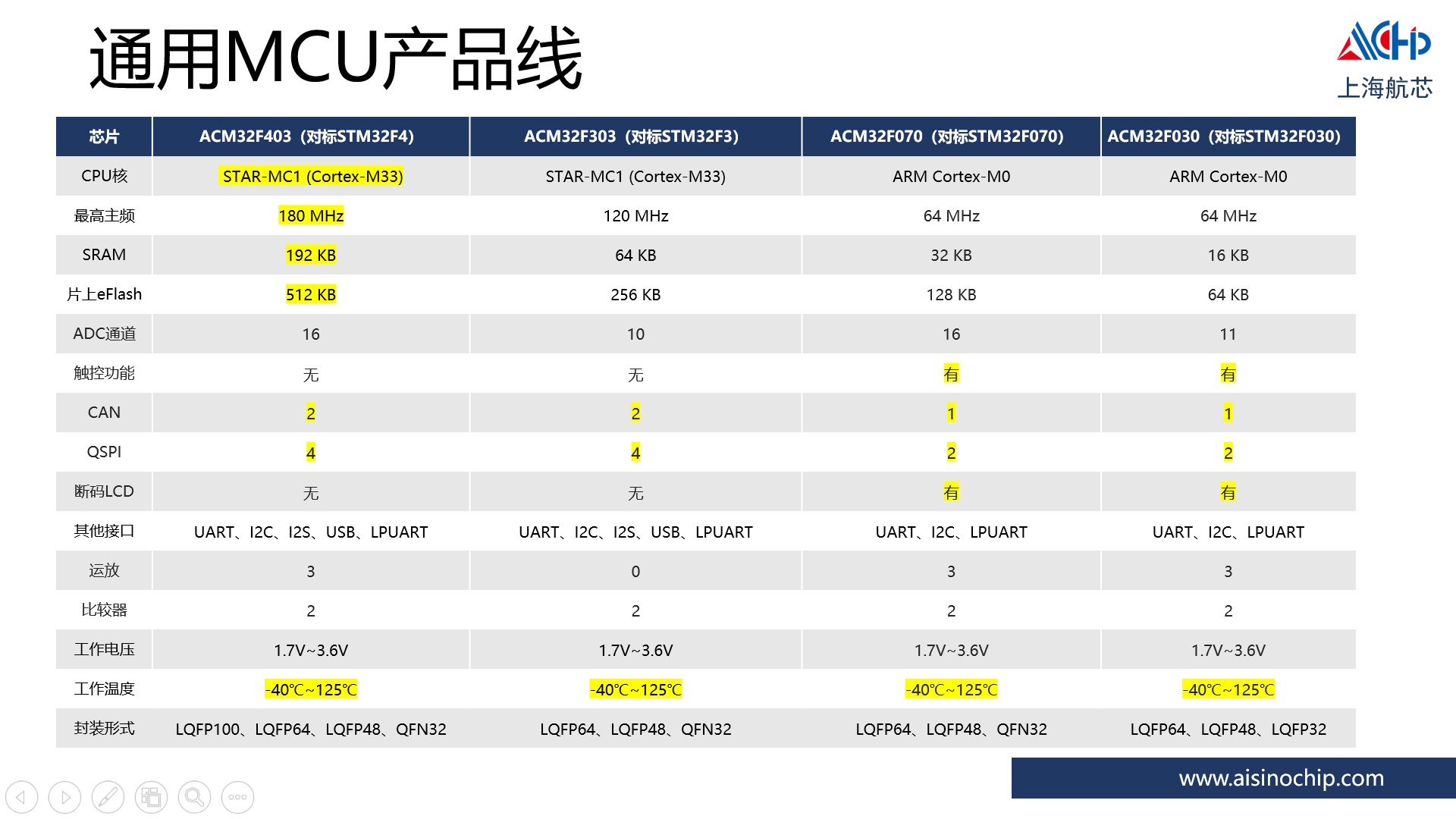

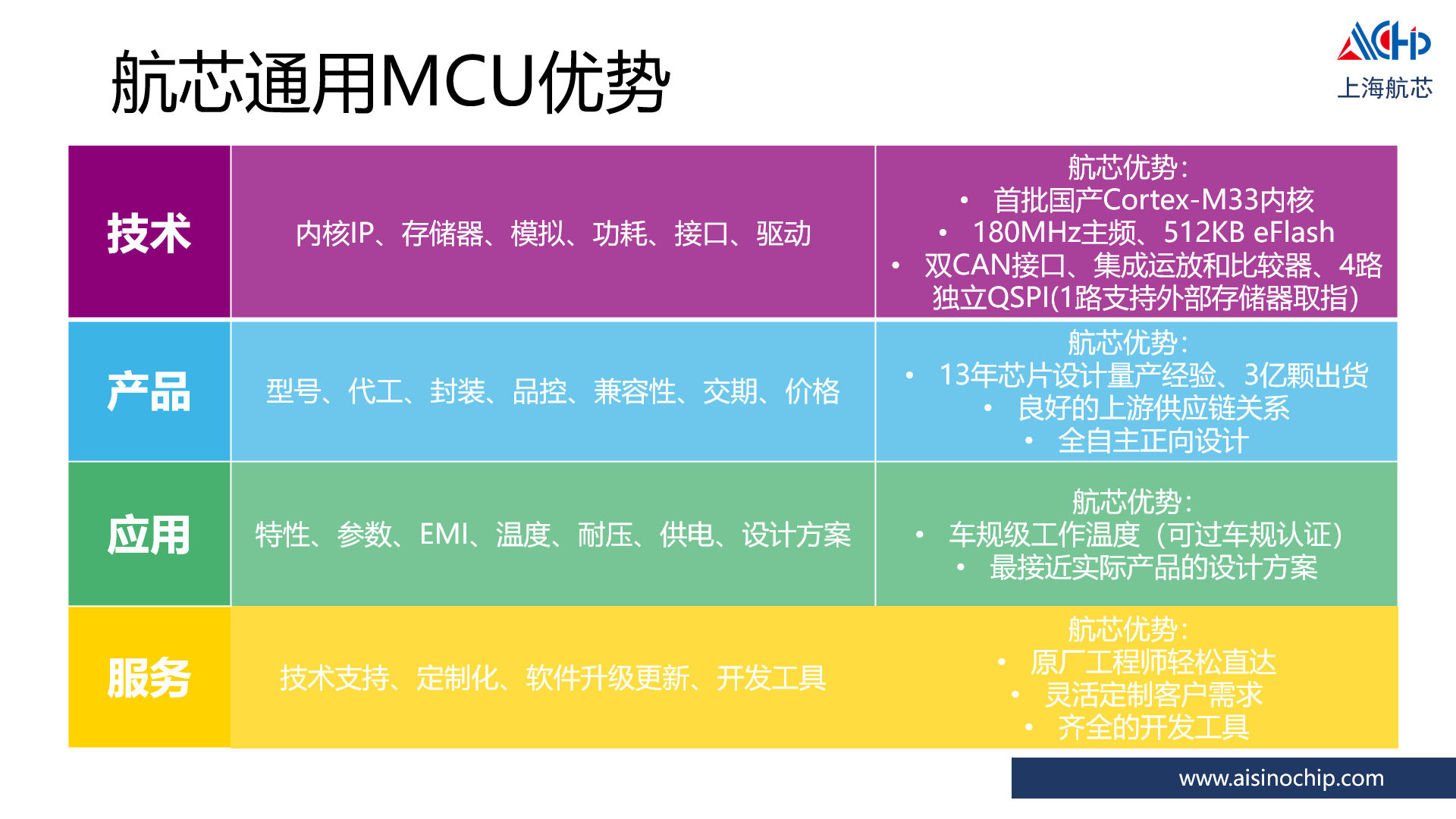

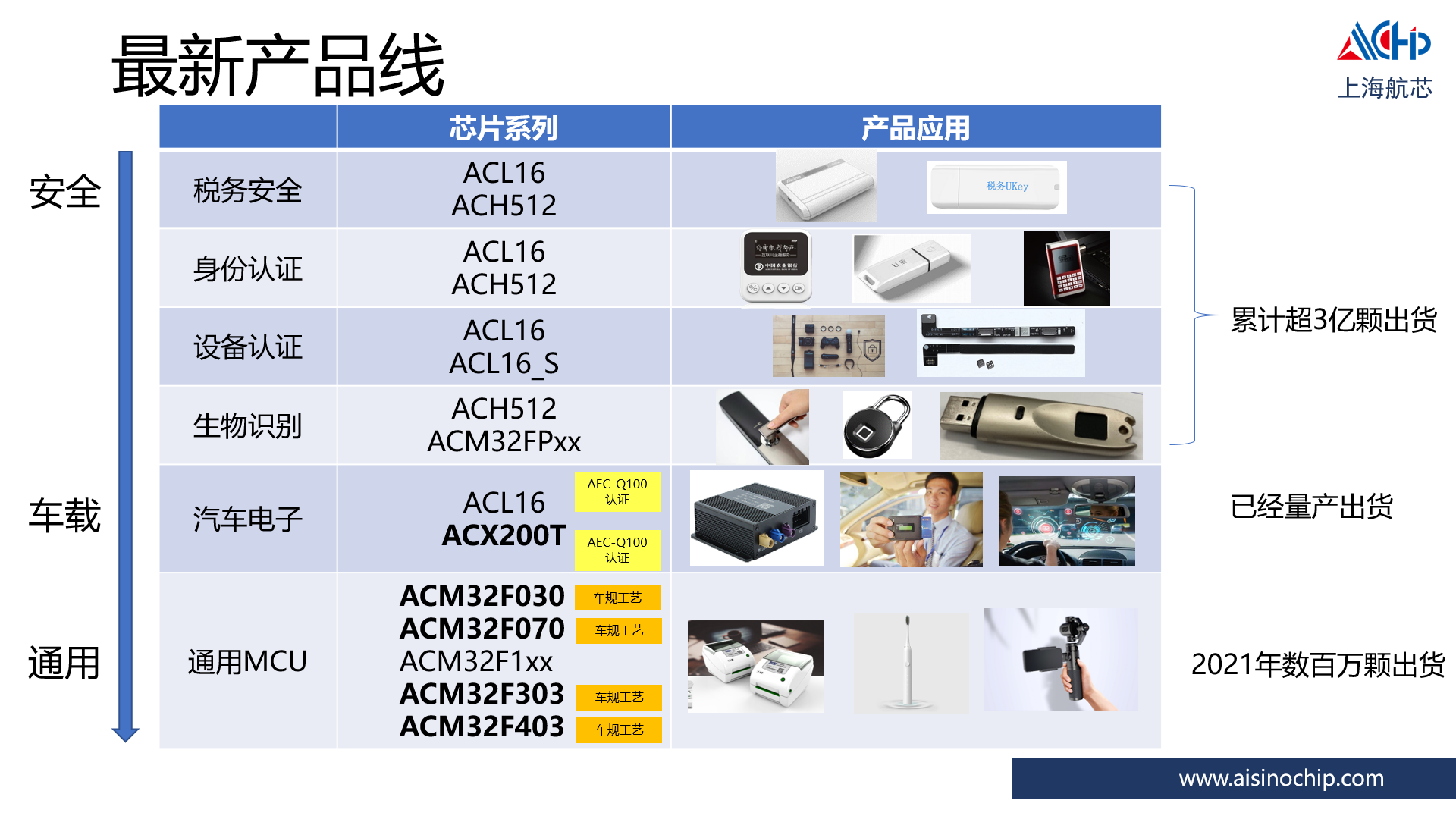

上海航芯品牌及產品介紹

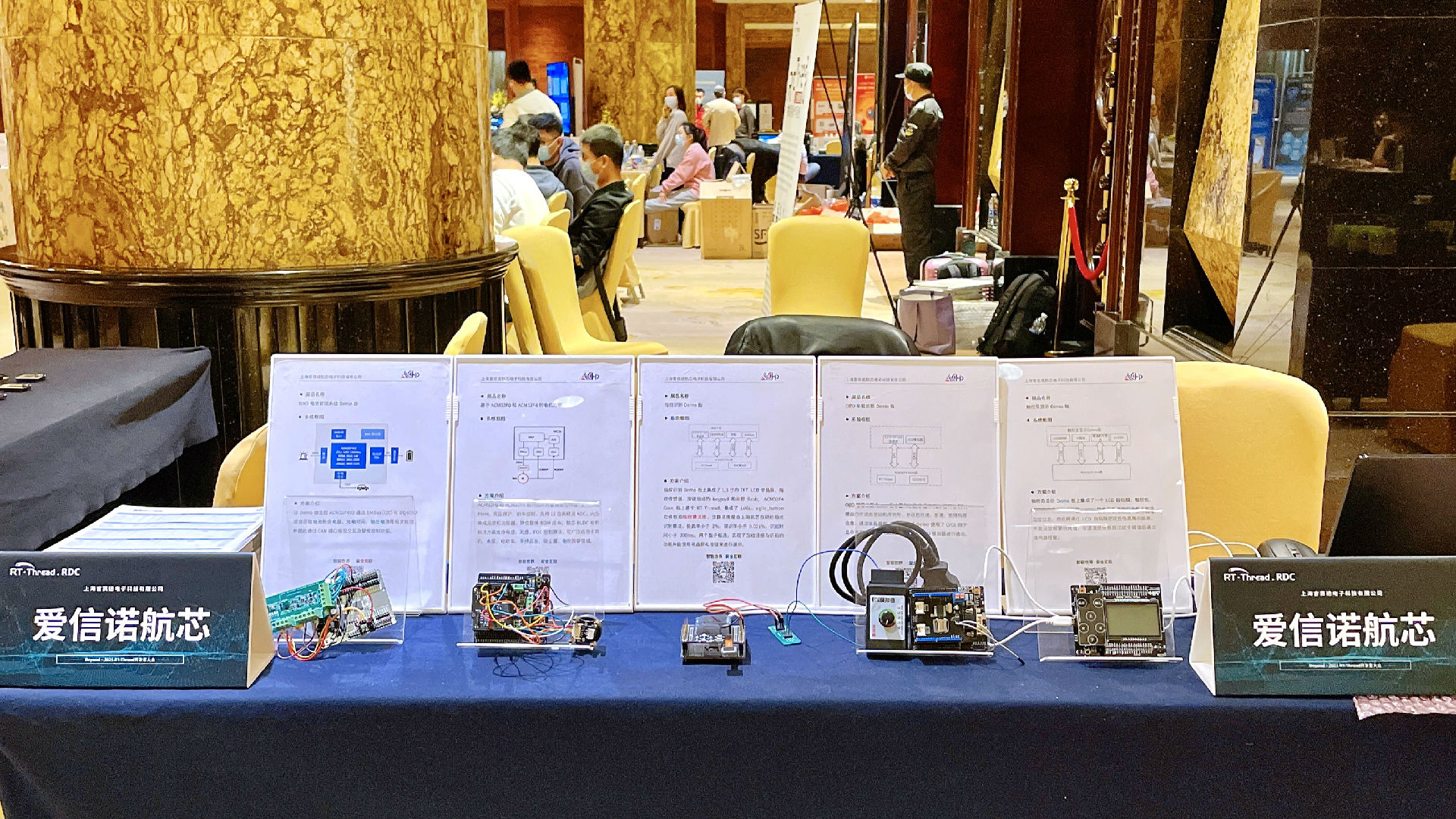

在上海航芯展臺，展示了5款基于ACM32F0、ACM32F4芯片的產品方案，一同來回顧一下活動現場的精彩盛況吧！

本次活動吸引了眾多行業同仁前來參會，上海航芯展位的觀眾也絡繹不絕，航芯資深專家們也積極向來訪觀眾展示航芯的產品方案，解答技術疑問。

本次錯失線下參與機會的小伙伴也不要感到遺憾，以下是本次展出的5個Demo方案的資料，想要了解更多開發資源的小伙伴也可點擊頁面底部GitHub代碼URL瀏覽更多資料哦！

BMS電池管理系統Demo板

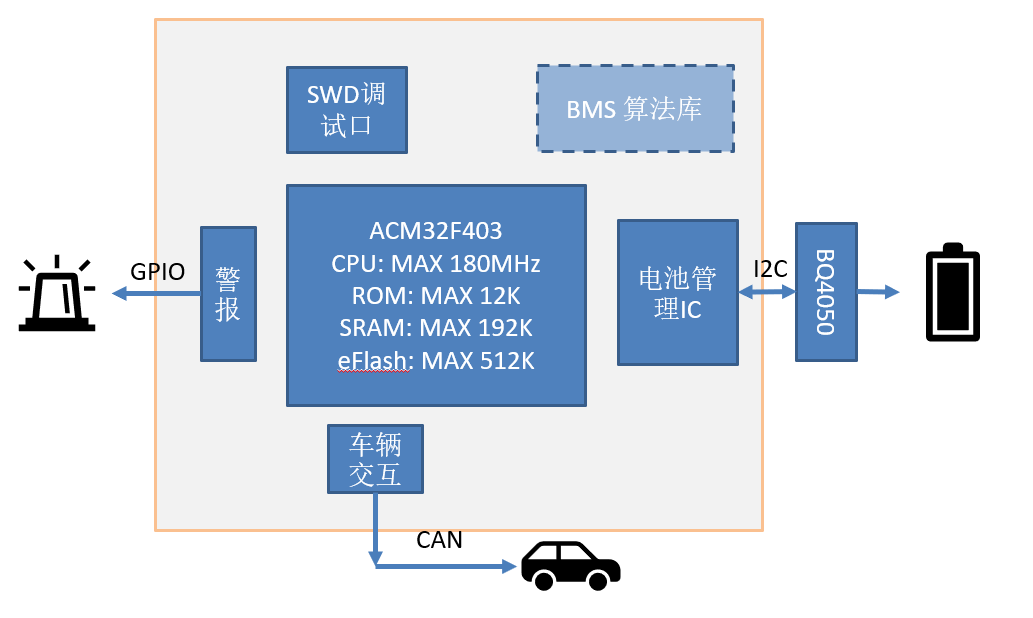

系統框圖

該Demo由主控ACM32F403通過SMBus（I2C）與BQ4050通信獲取電池剩余電量，充電時間，輸出電流等相關數據，并據此通過CAN接口實現交互及警報控制功能。

OBD車載診斷Demo板

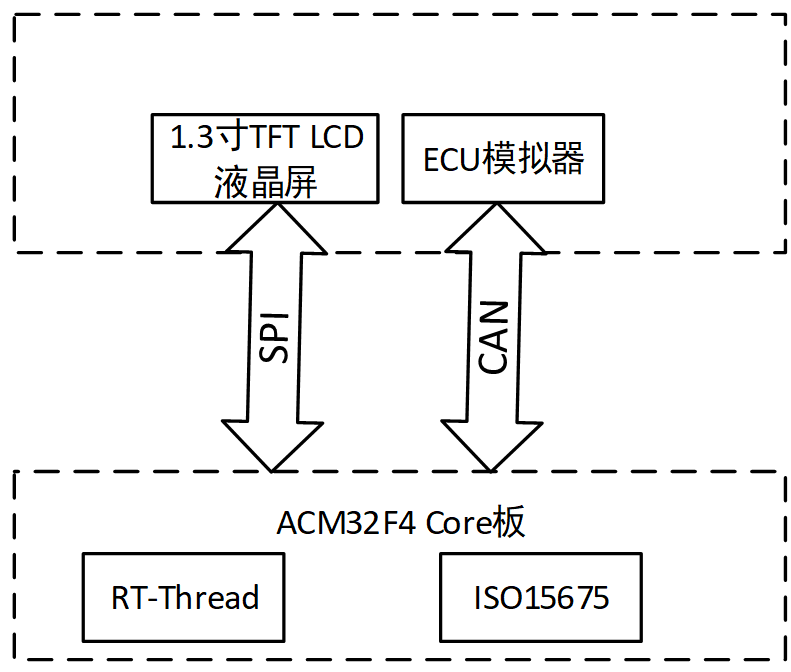

系統框圖

OBD車載診斷Demo板主要功能是通過CAN接口從ECU模擬器中讀出發動機序列號、發動機轉速、車速、故障碼等信息，通過液晶屏做一個展示。該Demo使用了LVGL用于顯示界面、實現了ISO15765協議與ECU模擬器進行通訊。

觸控及顯示Demo板

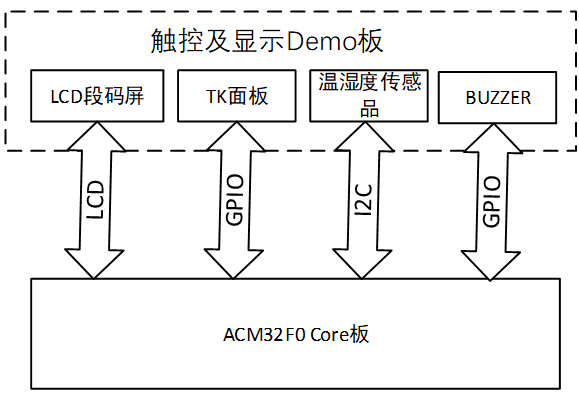

系統框圖

觸控及顯示Demo板上集成了一個LCD段碼屏、觸控板、溫濕度傳感器和蜂鳴器，core板會采集連接的子板上的溫濕度信息，然后再通過LCD段碼屏把這些信息展示出來，并能設定報警的閾值、在溫濕度信息超過這個閾值后通過蜂鳴器報警。

基于ACM32F0和ACM32F4的電機方案

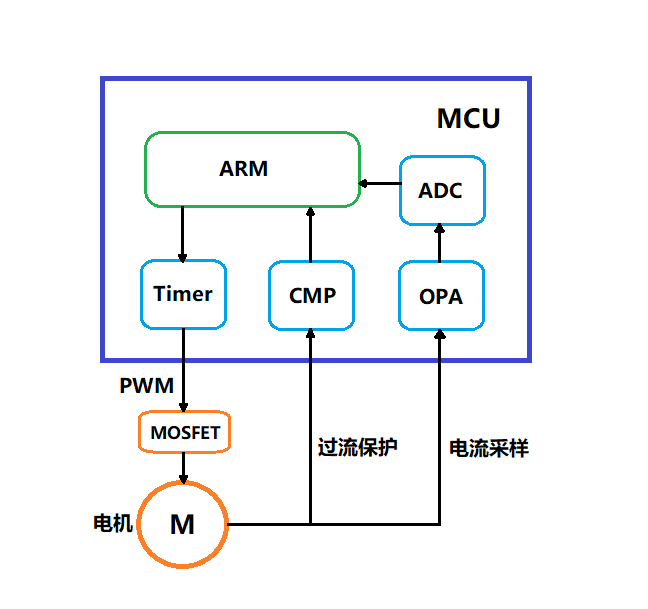

系統框圖

ACM32F0和ACM32F4系列芯片內置高級定時器，支持三相PWM、死區保護、剎車控制，支持12位高精度ADC，內部集成運放和比較器，降低整體BOM成本；航芯BLDC電機解決方案支持有感、無感、FOC控制算法，可廣泛應用于風機、水泵、電動車、手持云臺、吸塵器、電吹風等領域。

指紋識別Demo板

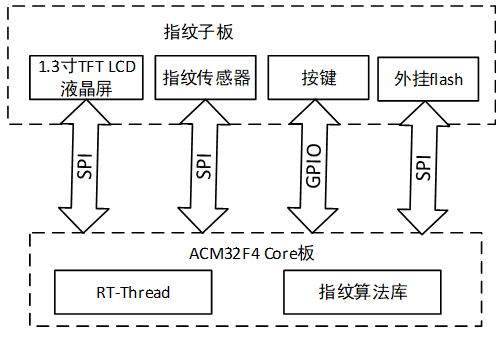

系統框圖

指紋識別Demo板上集成了1.3寸的TFT LCD液晶屏、指紋傳感器、按鍵組成的keypad和外部flash,  ACM32F4 Core板上基于RT-Thread，集成了LVGL、agile_button軟件包和指紋算法庫，該算法庫是由上海航芯自研的指紋識別算法，拒真率小于2%，誤識率小于0.001%，識別時間小于300ms。兩個板子相連，實現了指紋注冊與識別的功能并能使用液晶屏和按鍵來進行演示。

GitHub代碼URL：https://github.com/aisino2200/rt-thread/tree/master/bsp/acm32f4xx-nucleo

其他資料將于12月31日前發布，敬請期待！
